Minn Kota Battery Power Center akkumulátordoboz

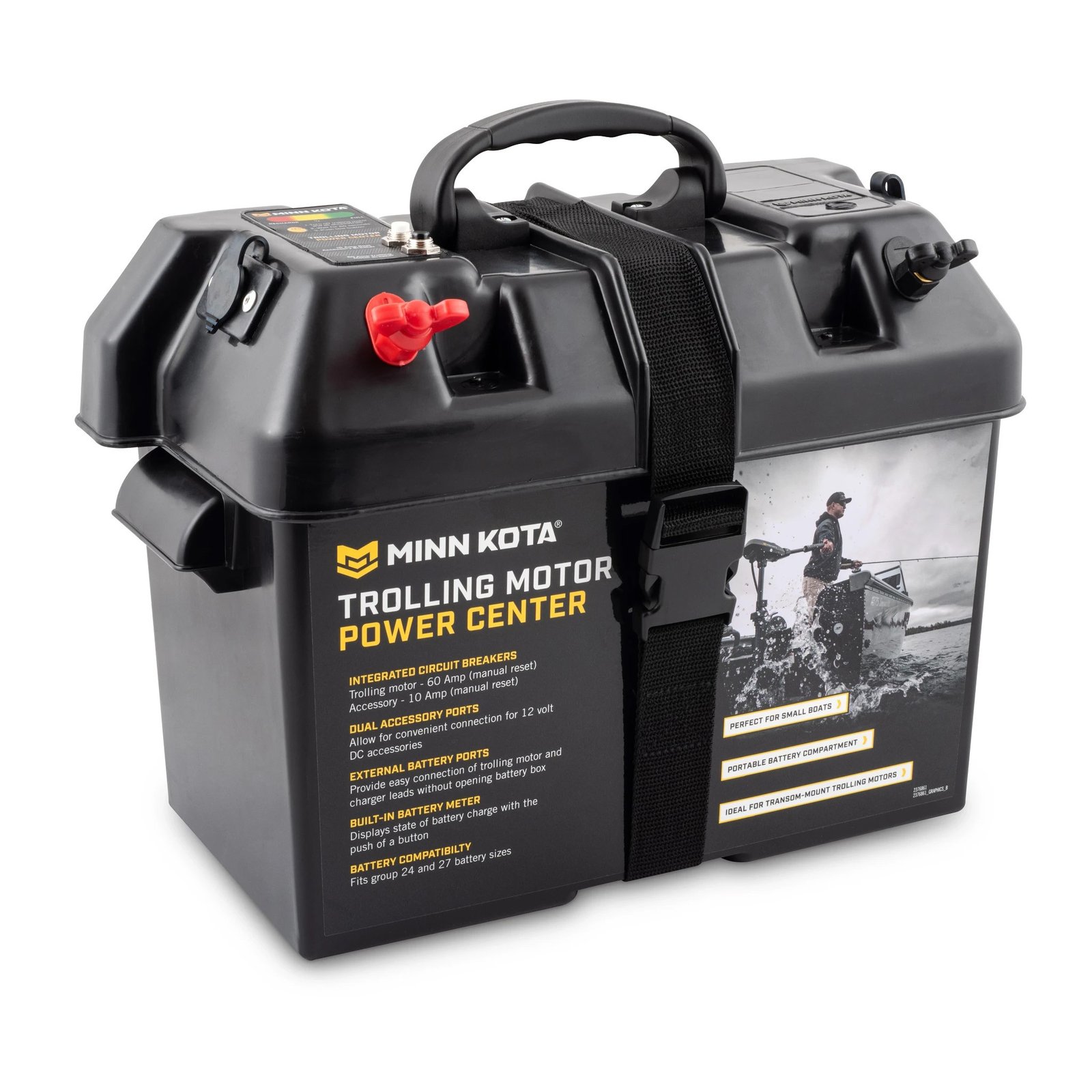

A Minn Kota Battery Power Center egy külső csatlakozókkal ellátott akkumulátordoboz, amely kis hajókhoz, farra szerelt elektromos csónakmotoros használathoz és olyan hajókhoz készült, ahol nincs külön akkumulátorrekesz.
A doboz praktikus megoldás akkor, ha az elektromos csónakmotor akkumulátorát biztonságosan, rendezett formában kell elhelyezni a hajóban. A külső pozitív és negatív csatlakozók lehetővé teszik, hogy a motor vezetékei a doboz felnyitása nélkül csatlakozzanak az akkumulátorhoz.

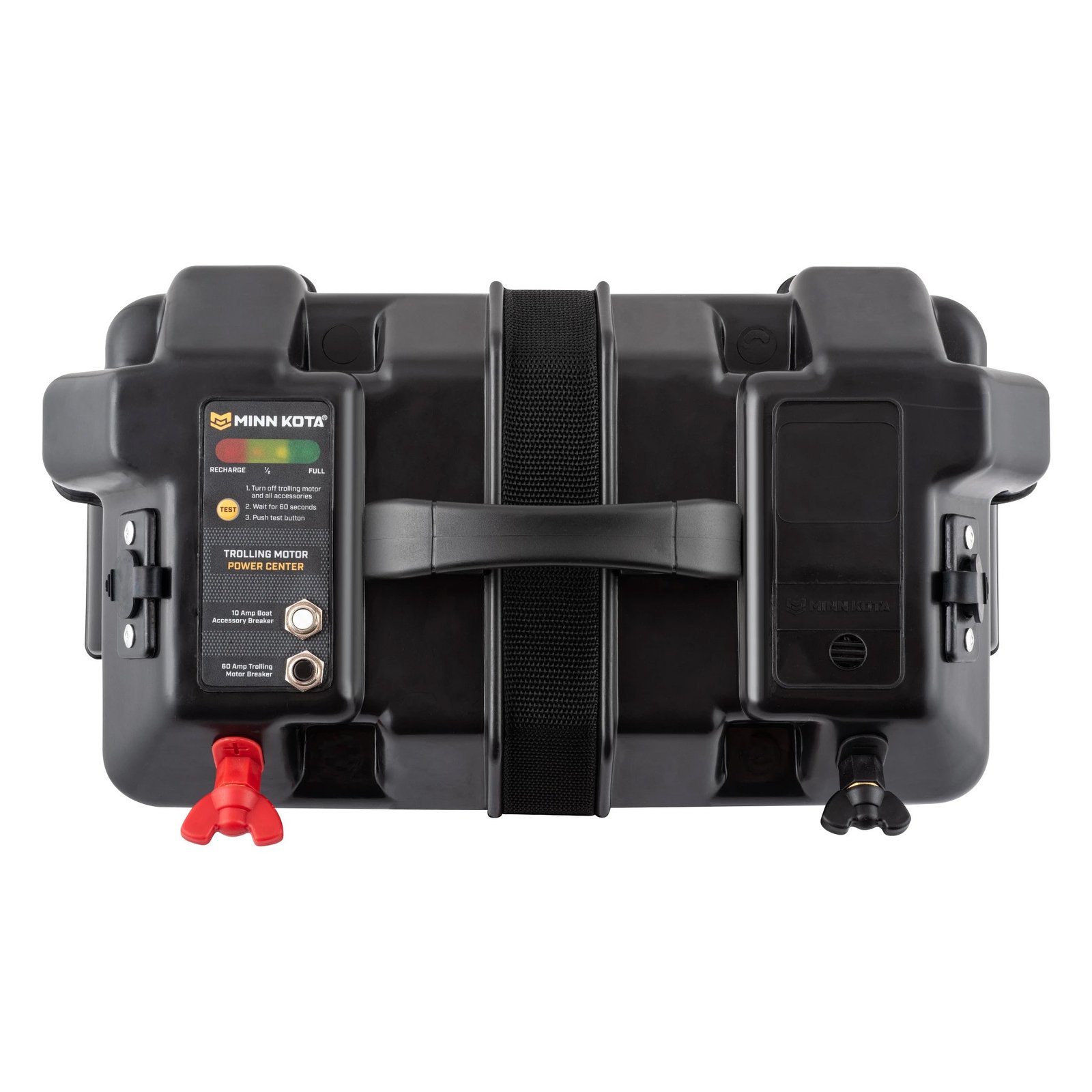

A fedélbe beépített 4 LED-es töltöttségjelző gyors visszajelzést ad az akkumulátor állapotáról. A két 12 V-os tartozékcsatlakozó kisebb fedélzeti fogyasztók, például navigációs fény, eszköztöltő vagy halradar tápellátásához használható. A tartozékcsatlakozók áramkörét 10 A-es, az elektromos csónakmotor áramkörét 60 A-es visszaállítható megszakító védi.
A Battery Power Center oldalsó hordfülekkel és rögzítőpánttal rendelkezik, így a doboz könnyebben mozgatható, illetve a hajóban is leszorítható. Az akkumulátor nem tartozék.
Fő jellemzők
- Külső csatlakozós akkumulátordoboz kis hajókhoz és elektromos csónakmotoros használathoz.
- Külső pozitív és negatív csatlakozó az elektromos csónakmotor vezetékeihez.
- Két beépített 12 V-os tartozékcsatlakozó kisebb fedélzeti fogyasztókhoz.
- Beépített, nyomógombos akkumulátor-töltöttségjelző 4 LED-del.
- 10 A-es visszaállítható megszakító a tartozékcsatlakozók áramköréhez.
- 60 A-es visszaállítható megszakító az elektromos csónakmotor áramköréhez.
- Legfeljebb kb. 30,8 × 17,5 × 22,5 cm méretű akkumulátorhoz használható.
- Lítium akkumulátorral is használható, de a beépített töltöttségjelző lítium akkumulátornál nem ad pontos értéket.
- Oldalsó hordfülekkel és rögzítőpánttal rendelkezik.
- Az akkumulátor nem tartozék.
Műszaki adatok
| Tulajdonság |
Adat |
| Terméktípus |
Külső csatlakozós akkumulátordoboz / tápellátó központ |
| Gyártó |
Minn Kota |
| Gyártói azonosító |
1820175 |
| Ajánlott felhasználás |
Kis hajók, farra szerelt elektromos csónakmotoros alkalmazások, akkumulátorrekesz nélküli hajók |
| Befogadható akkumulátor legnagyobb gyártói mérete |
kb. 30,8 × 17,5 × 22,5 cm |
| Elektromos motor csatlakozás |
Külső pozitív és negatív csatlakozó szárnyas anyákkal |
| Tartozékcsatlakozók |
2 db 12 V-os aljzat |
| Tartozékcsatlakozók védelme |
10 A-es visszaállítható megszakító |
| Elektromos csónakmotor áramkörének védelme |
60 A-es visszaállítható megszakító |
| Töltöttségjelző |
Nyomógombos, 4 LED-es akkumulátor-töltöttségjelző |
| Rögzítés |
Rögzítőpánttal és konzolokkal |
| Hordozhatóság |
Oldalsó hordfülekkel |
| Akkumulátor |
Nem tartozék |
Méretek
| Méretadat |
Méret |
| Akkumulátordoboz külső mérete fedéllel |
kb. 34,3 × 17,8 × 30,5 cm |
| Befogadható akkumulátor legnagyobb gyártói mérete |
kb. 30,8 × 17,5 × 22,5 cm |
Csatlakozások és áramköri védelem
| Rész |
Funkció |
Fontos tudnivaló |
| Külső motorcsatlakozók |
Az elektromos csónakmotor pozitív és negatív vezetéke a doboz felnyitása nélkül csatlakoztatható. |
A piros csatlakozó a pozitív, a fekete csatlakozó a negatív pólushoz tartozik. |
| 60 A-es megszakító |
Az elektromos csónakmotor áramkörének védelmére szolgál. |
Kioldás után a fedélen lévő gombbal visszaállítható. |
| 12 V-os tartozékcsatlakozók |
Kisebb 12 V-os fedélzeti fogyasztók tápellátására használhatók. |
Az aljzatok nem vízállók, de zárható, fröccsenésvédő fedéllel rendelkeznek. |
| 10 A-es tartozék megszakító |
A két 12 V-os tartozékcsatlakozó áramkörét védi. |
Ha az akkumulátor töltése a tartozékcsatlakozón keresztül történik, a töltőáram nem haladhatja meg a 10 A-t. |
| Rögzítőpánt |
A fedél és az akkumulátordoboz rögzítésére, valamint a hajóban történő leszorításra szolgál. |
A felszerelési hely kiválasztásánál helyet kell hagyni a fedél levételéhez és az akkumulátor kezeléséhez. |
Akkumulátor-töltöttségjelző
A fedélbe épített nyomógombos töltöttségjelző 4 LED-del mutatja az akkumulátor állapotát. A gyártói leírás szerint a kijelzés akkor pontos, amikor az elektromos motor ki van kapcsolva.
| LED-ek száma |
Jelentés |
| 1 LED |
Újratöltés szükséges |
| 2 LED |
Alacsony töltöttség |
| 3 LED |
Jó töltöttségi szint |
| 4 LED |
Teljes töltöttség |
Fontos: lítium akkumulátor használata esetén a beépített töltöttségjelző nem ad pontos visszajelzést, és teljes töltöttséget mutathat akkor is, ha az akkumulátor tényleges állapota ettől eltér.
Akkumulátor kiválasztása
A dobozba olyan akkumulátor választható, amelynek mérete nem haladja meg a gyártó által megadott kb. 30,8 × 17,5 × 22,5 cm-es befogadható akkumulátorméretet. Vásárlás előtt érdemes az akkumulátor tényleges hosszát, szélességét és magasságát ellenőrizni, mert a saruk és a kialakítás típustól függően eltérhetnek.
A megfelelő akkumulátor kiválasztásánál az adott elektromos csónakmotor kézikönyvében szereplő akkumulátor- és kábelezési előírásokat is figyelembe kell venni.
Használati tudnivalók

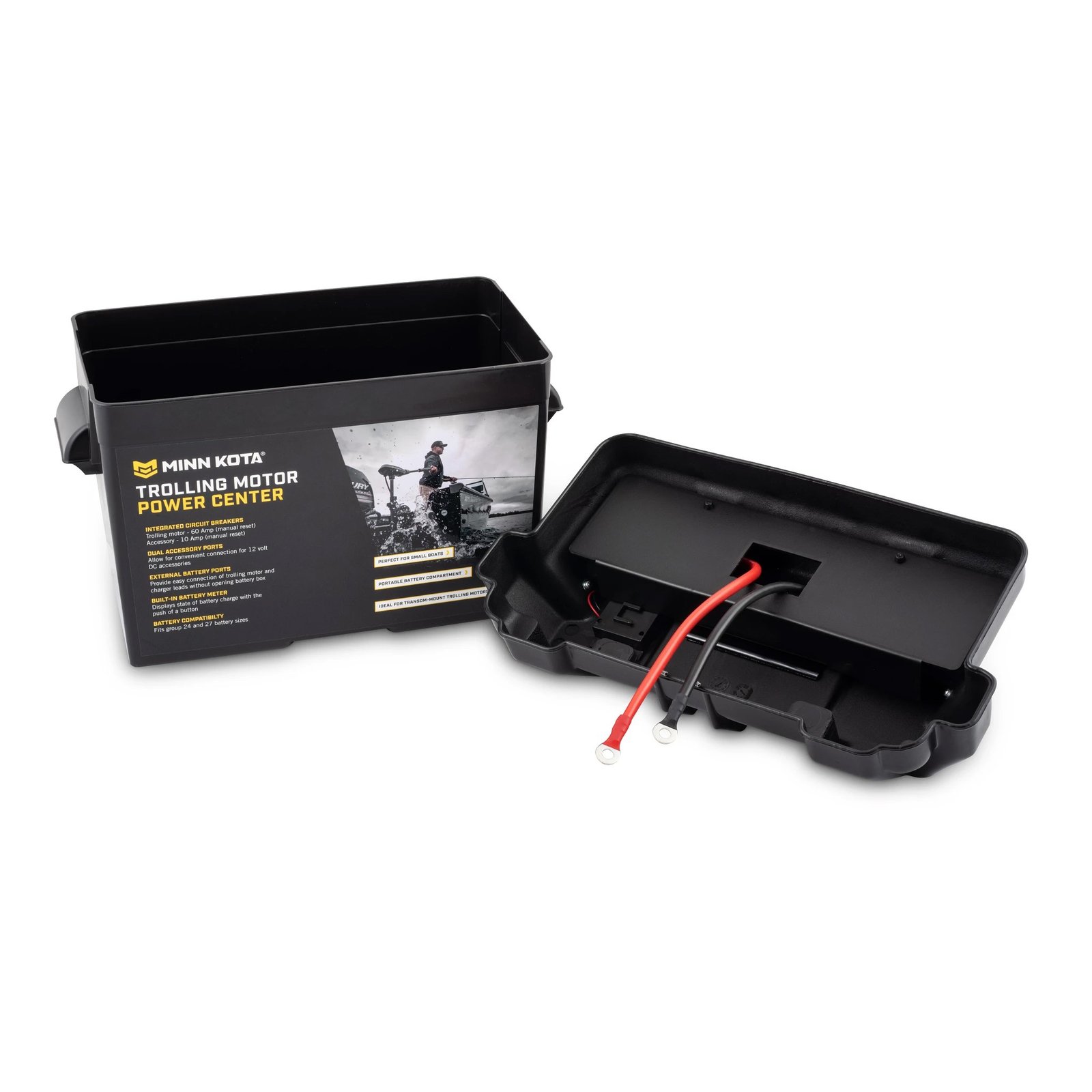

- Az akkumulátort a fő rekeszbe kell helyezni, majd a fedél belső gyűrűs saruit a megfelelő akkumulátorpólusokra kell csatlakoztatni.
- A piros pozitív vezeték a pozitív akkumulátorpólushoz, a fekete negatív vezeték a negatív akkumulátorpólushoz tartozik.
- Az elektromos csónakmotor vezetékei a fedél külső piros és fekete csatlakozóira köthetők.
- A bekötésnél mindig ellenőrizni kell a polaritást és az adott elektromos motor saját kézikönyvében szereplő akkumulátor- és kábelezési előírásokat.
- Ólomsavas akkumulátor töltésénél gondoskodni kell a megfelelő szellőzésről.
Gyártó által megadott cserélhető alkatrészek
| Gyári cikkszám |
Alkatrész |
Tartalom |
| 2993150 |
Terminal Wing Nuts |
1 db piros pozitív és 1 db fekete negatív szárnyas anya |
| 2373806 |
Battery Power Center Strap |
Rögzítőpánt csattal |
